Sistemas de Vedação
Da bomba centrífuga ao selo mecânico — os fundamentos da selagem industrial, do princípio ao comparativo final.
O corpo humano é composto por cerca de 80% de água — e ela é igualmente vital nos processos produtivos, na agricultura e na indústria. Mas para levar a água de onde ela está até onde é necessária, quase sempre é preciso bombeá-la.
Bombas hidráulicas são máquinas de fluxo que fornecem energia à água para recalcá-la (elevá-la), convertendo a energia mecânica do rotor a partir de uma fonte motriz. As bombas podem funcionar fora ou dentro da água (externas ou submersas) e, quanto ao princípio, podem ser centrífugas (palhetas/rotor que impulsionam a água) ou volumétricas (um pistão que enche e esvazia um recipiente).
Combustão
Queima de combustível
Elétrica
A mais usada
Eólica
Força dos ventos
Manual
Energia humana
Nas bombas centrífugas, o movimento rotativo do rotor e do eixo do motor exige, entre eles, um sistema para vedar o fluido bombeado. Esse sistema de vedação é o selo mecânico — o foco deste trabalho.
Anatomia da bomba centrífuga

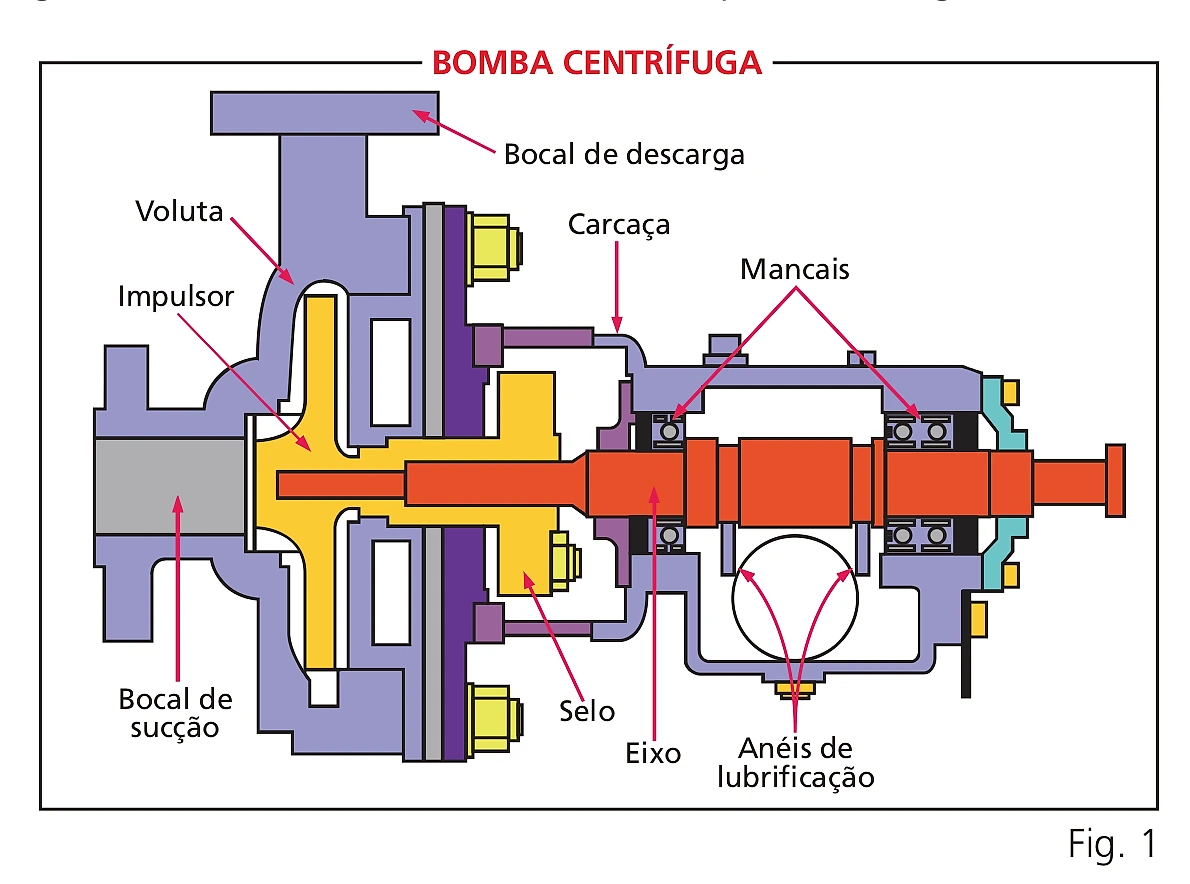

As bombas se dividem em três grupos de componentes: estacionários, rotativos e auxiliares. No corte ao lado dá para reconhecer cada região — da sucção à descarga, passando pela câmara de vedação, onde o selo mecânico faz o seu trabalho.
Estacionários
Carcaças (tampa e intermediária), bocais de sucção e descarga, e a câmara de vedação (caixa de selagem) — a região entre o eixo e a carcaça onde o sistema de vedação é instalado, sob pressão e rotação.
Rotativos

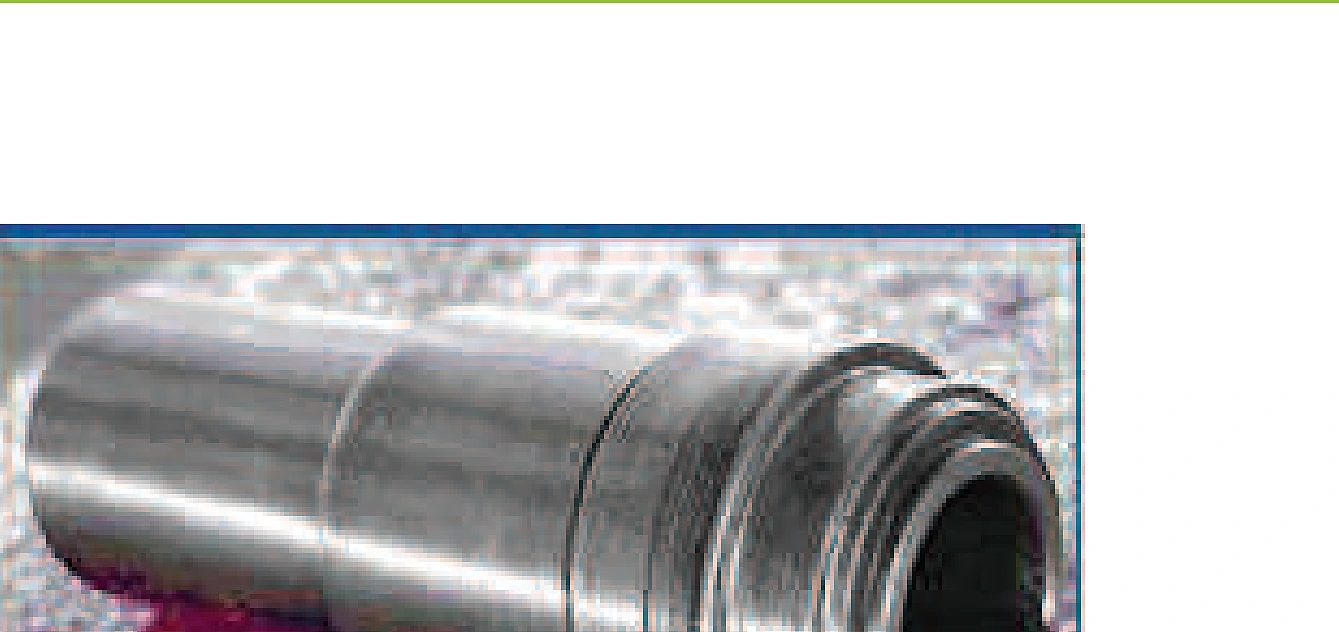

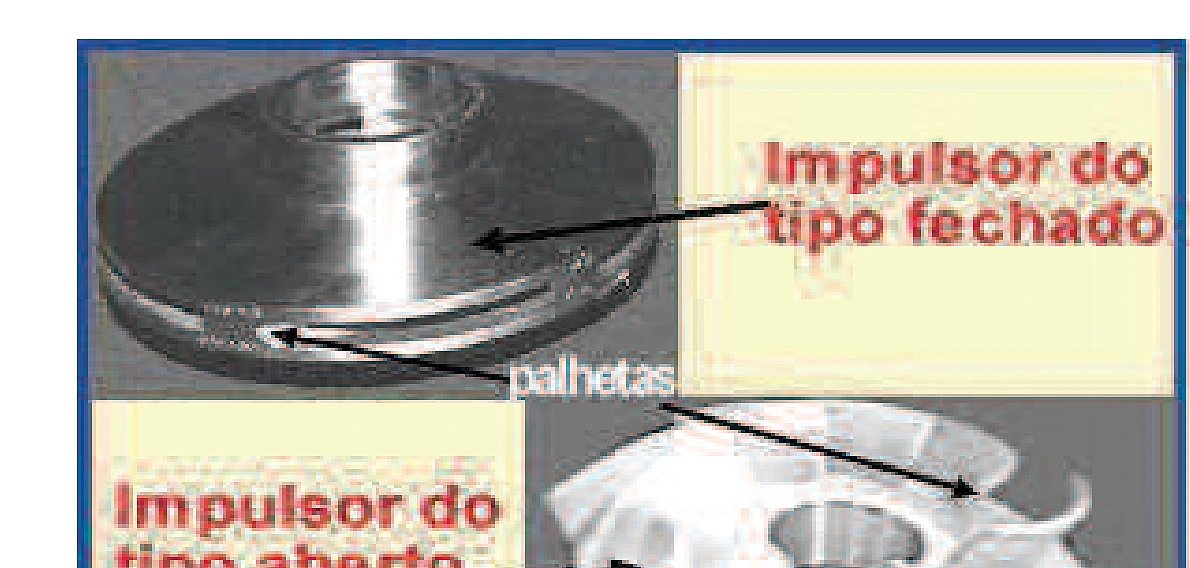

O impulsor centrifuga e direciona o fluido; o eixo transmite o movimento do motor; a luva protege o eixo contra corrosão e cavitação; e a junção/acoplamento liga o eixo do motor ao da bomba.
Auxiliares
Tubulações, válvulas de isolamento, controle e alívio, medidores de temperatura e pressão, indicadores de fluxo, refrigeradores e reservatórios do selo, drenos e defletores.
Como ela funciona
O propósito da bomba é converter a energia da fonte motriz, primeiro em velocidade (energia cinética) e depois em energia de pressão. Isso acontece em duas partes: o impulsor (giratório) converte a energia do motor em energia cinética, e a voluta ou difusor (estacionária) converte a energia cinética em pressão.

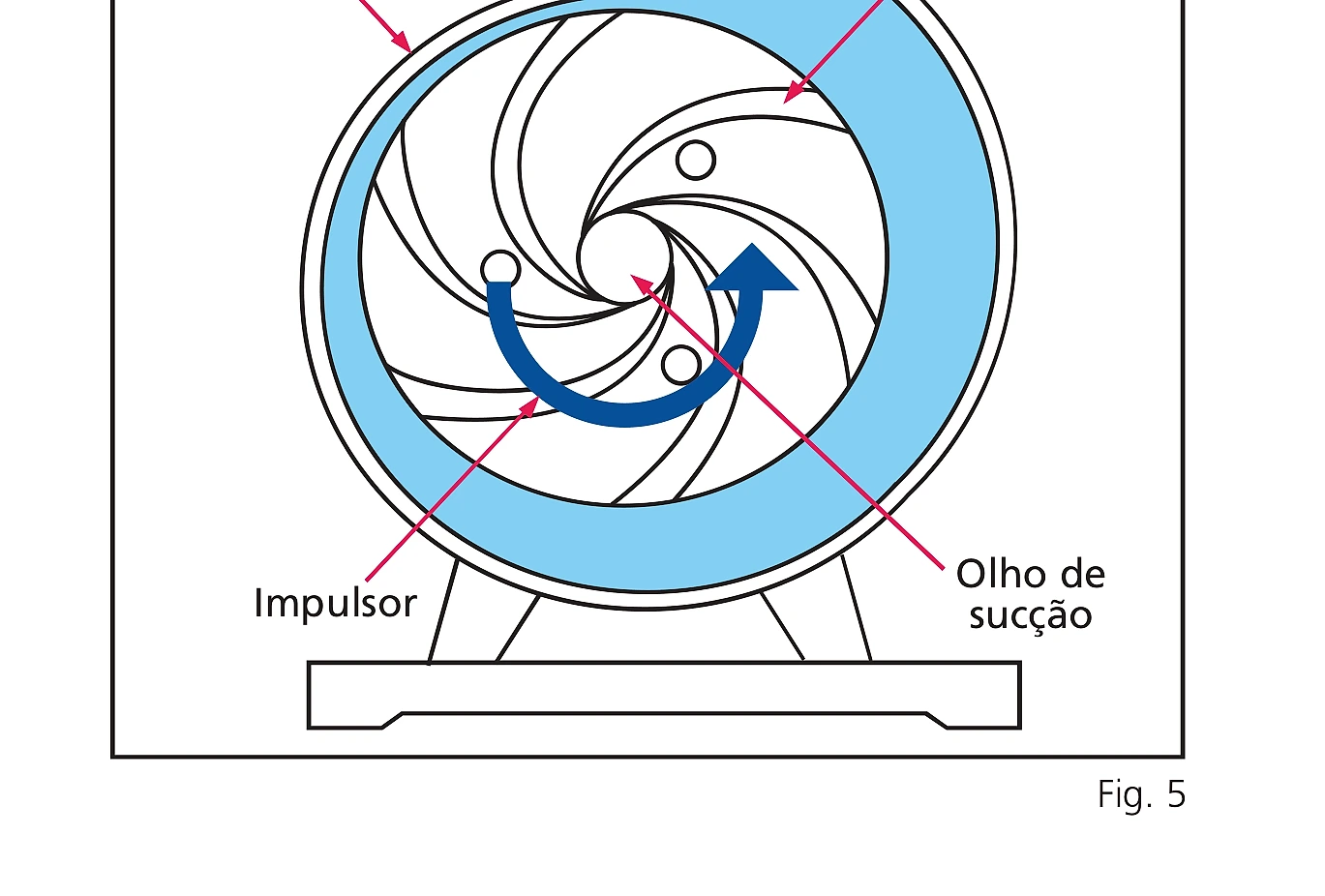

O fluido entra pelo bocal de sucção, chega ao olho do impulsor e, com a rotação, é lançado nas direções radial e tangencial pela força centrífuga. No bocal de descarga, a velocidade é convertida em pressão.
Curva da bomba e instalação

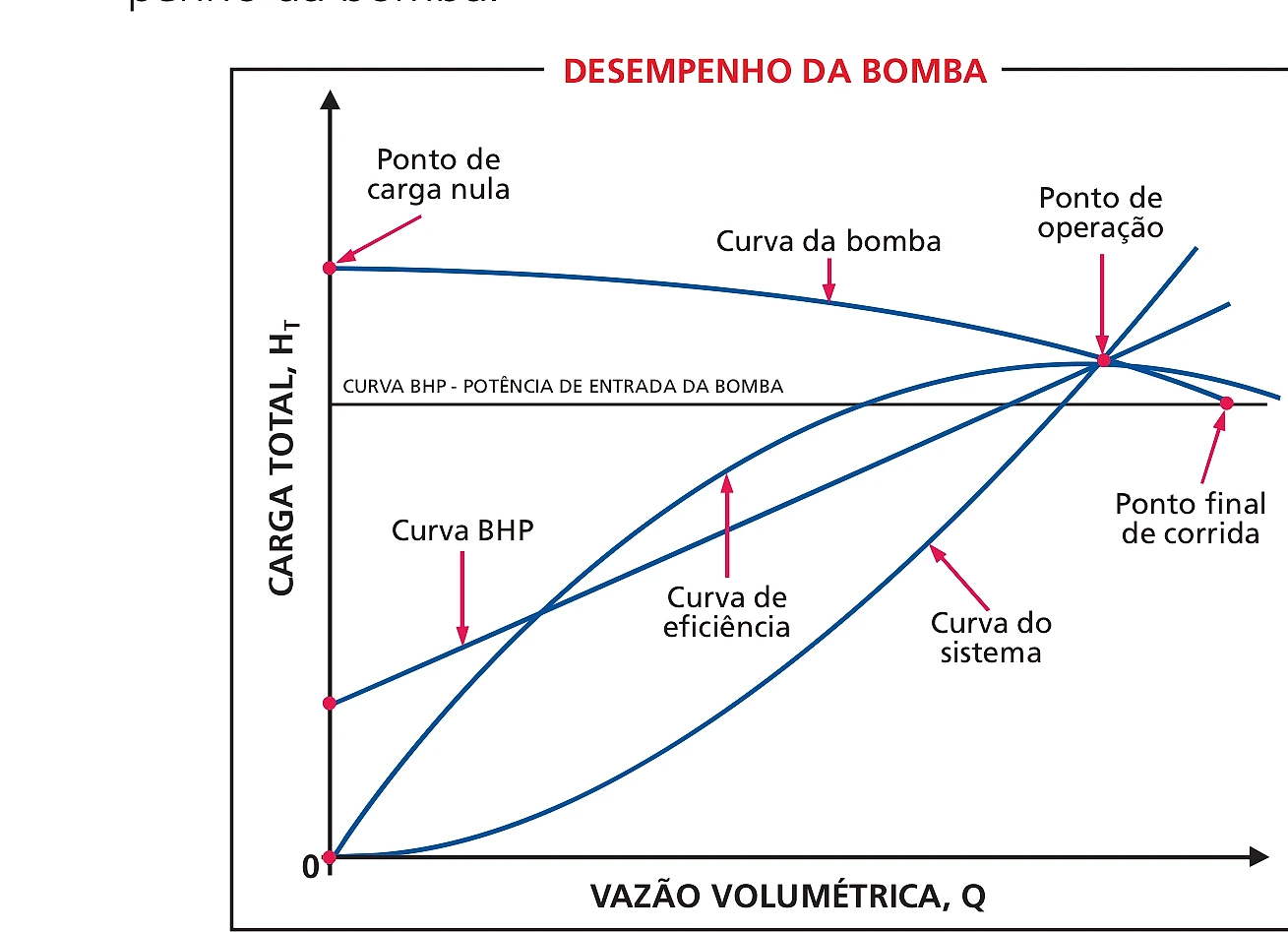

A energia fornecida ao fluido é proporcional à velocidade na periferia do impulsor. As curvas relacionam vazão (Q) e pressão/carga (H) — e mostram, para cada ponto de operação, quanto a bomba é capaz de entregar.
Instalação

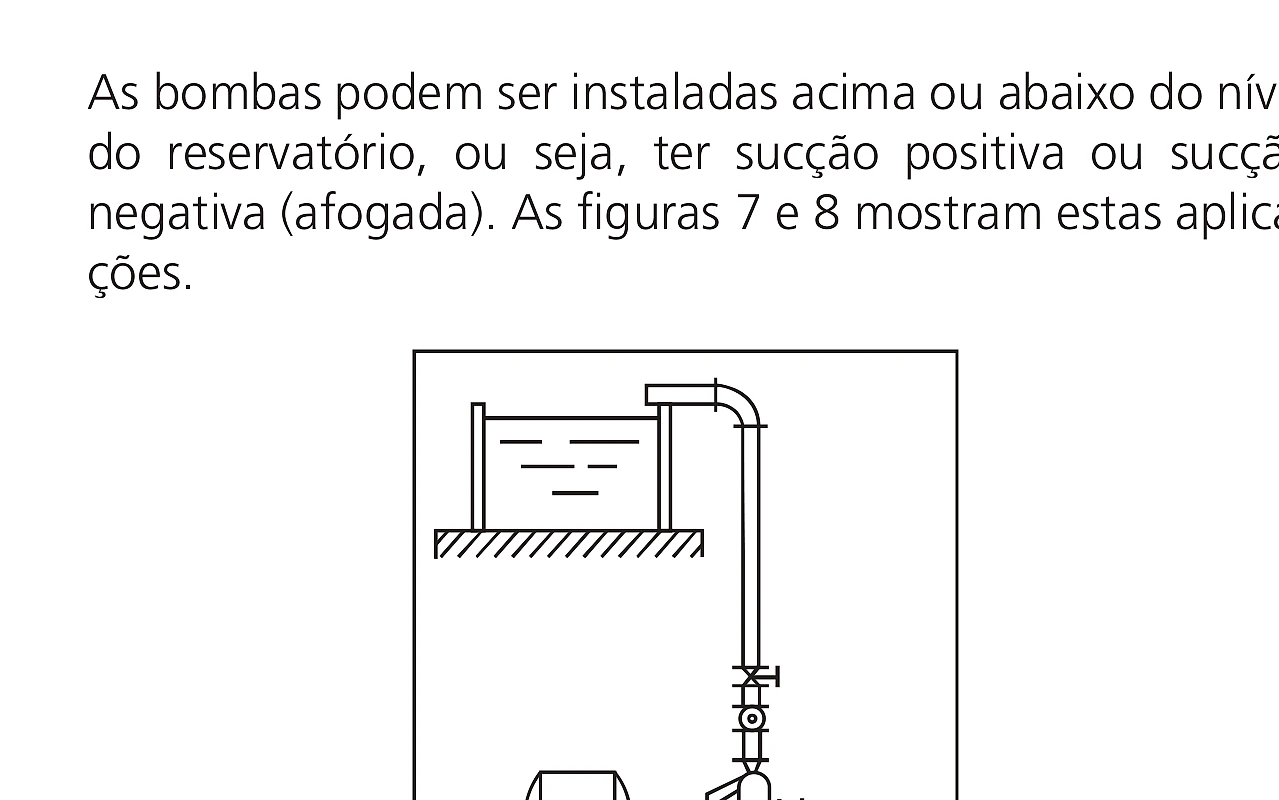

Sucção positiva ou negativa

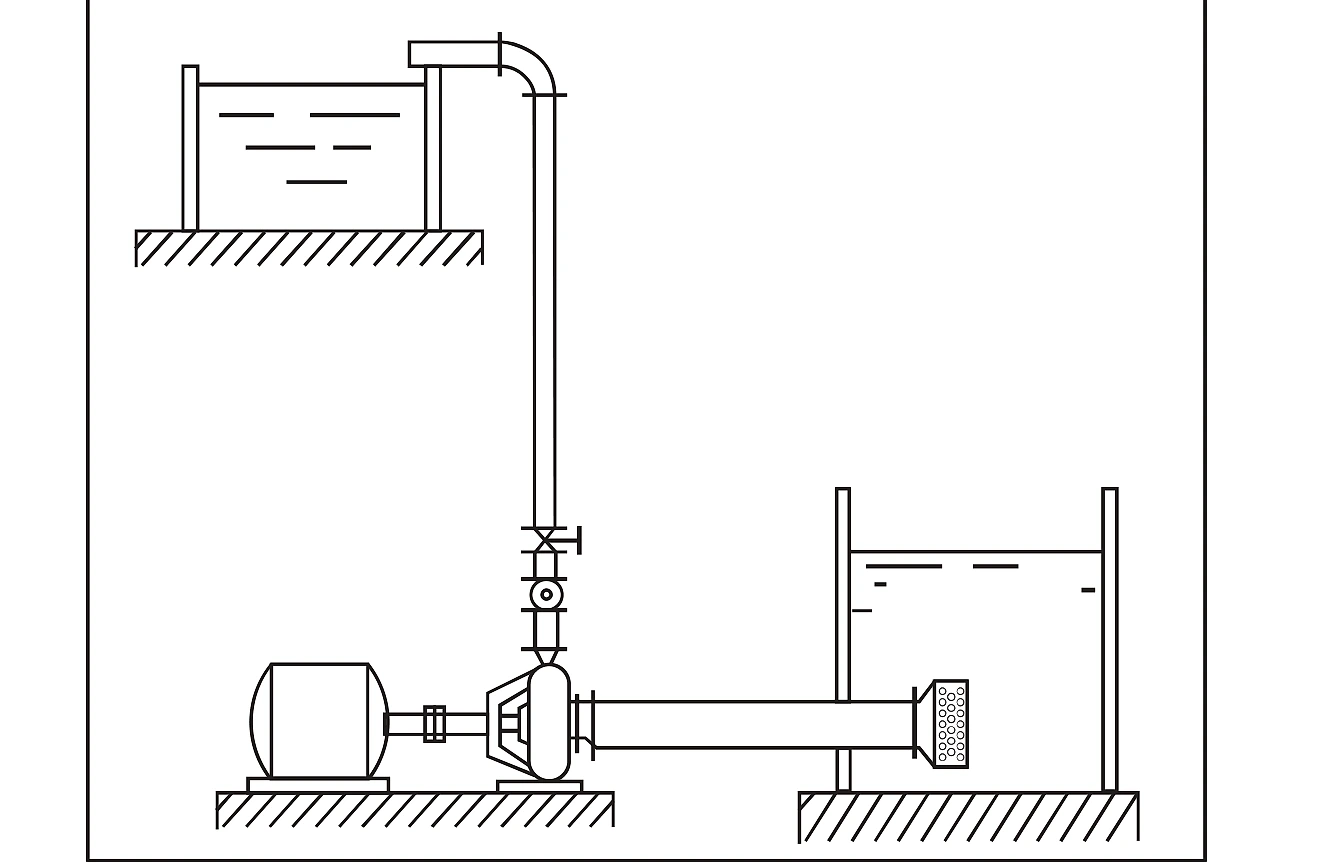

As bombas podem ser instaladas acima ou abaixo do nível do reservatório. Na sucção positiva, a bomba fica acima do líquido e precisa vencer a coluna de aspiração; na sucção negativa (afogada), o líquido chega por gravidade, o que facilita a escorva e reduz o risco de cavitação.
Os tipos de bomba
A escolha da bomba adequada está diretamente ligada à qualidade da água e à vida útil do poço.

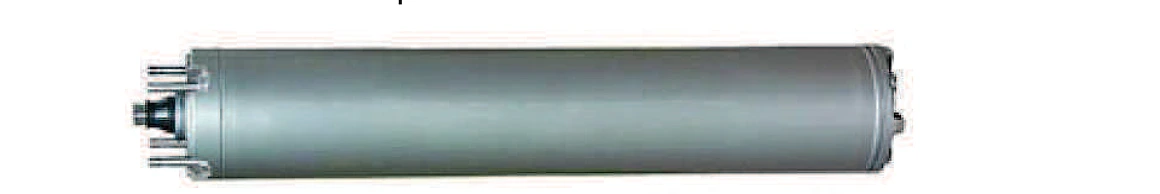

Bomba submersa
Tipo ideal e de maior rendimento para poços de qualquer profundidade. O conjunto moto-bomba é instalado dentro do poço, submerso. Funciona silenciosamente e exige pouquíssima manutenção quando bem especificada e corretamente instalada.

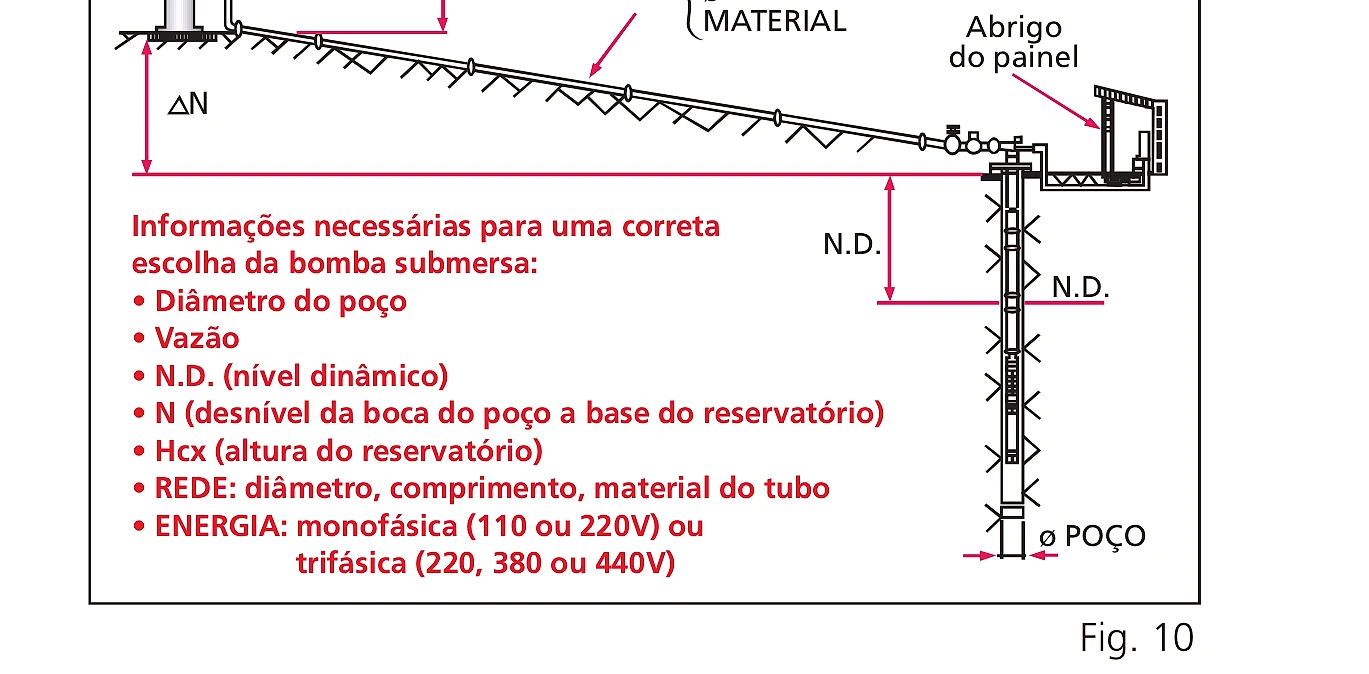

Para a escolha correta, é preciso saber
- Diâmetro do poço
- Vazão
- Nível dinâmico (N.D.)
- Desnível até o reservatório
- Altura do reservatório
- Rede: diâmetro, comprimento e material
- Energia: mono (110/220V) ou trifásica

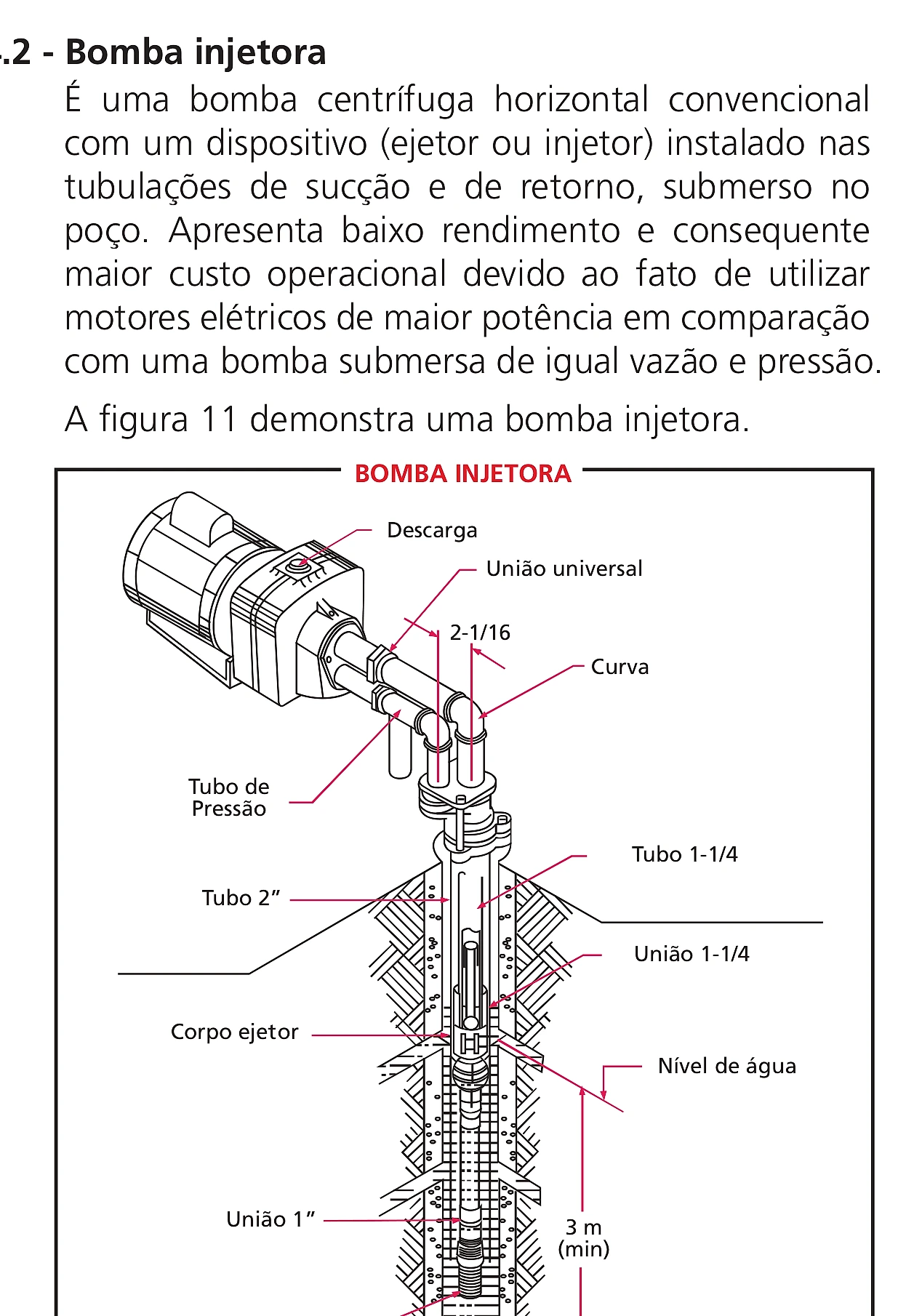

Bomba injetora
Centrífuga horizontal convencional com um ejetor (injetor) instalado nas tubulações de sucção e retorno, submerso no poço. Apresenta baixo rendimento e maior custo operacional, pois usa motores de maior potência que uma submersa de igual vazão e pressão.

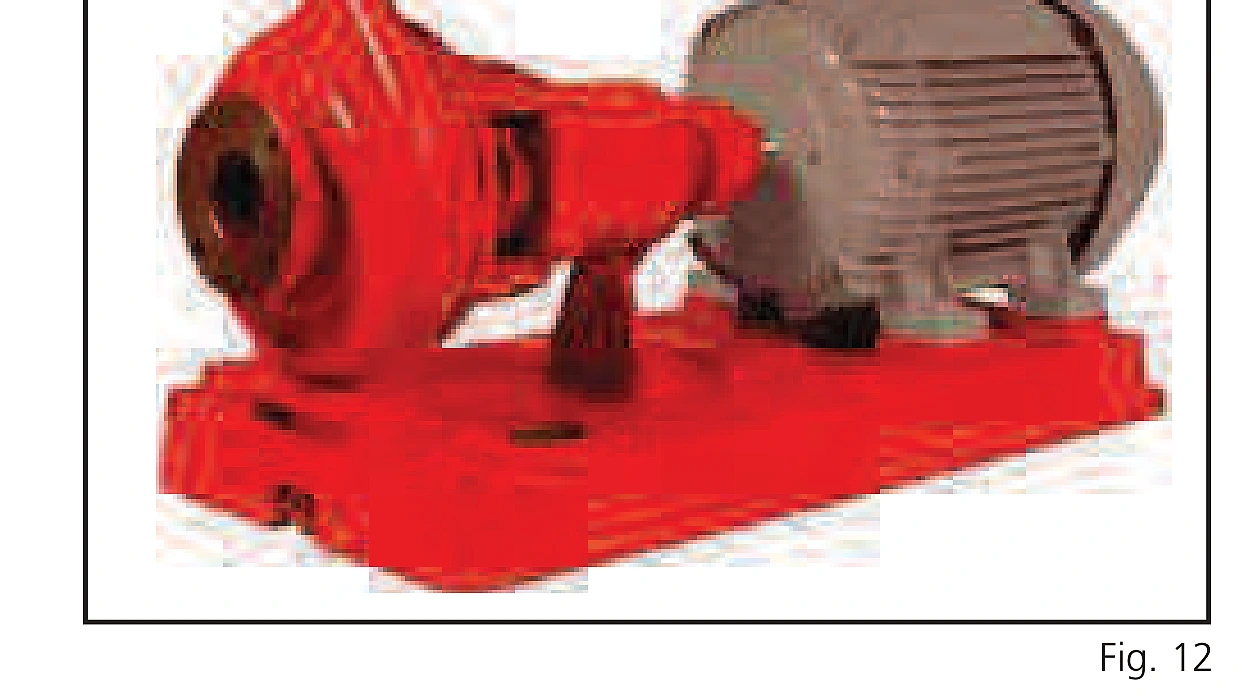

Bomba centrífuga
O fluido entra axialmente no rotor e tem sua trajetória desviada para a direção radial. Empregada para recalque de pequenas vazões e grandes alturas. Conforme o número de rotores, pode ser de um estágio ou de multiestágios.

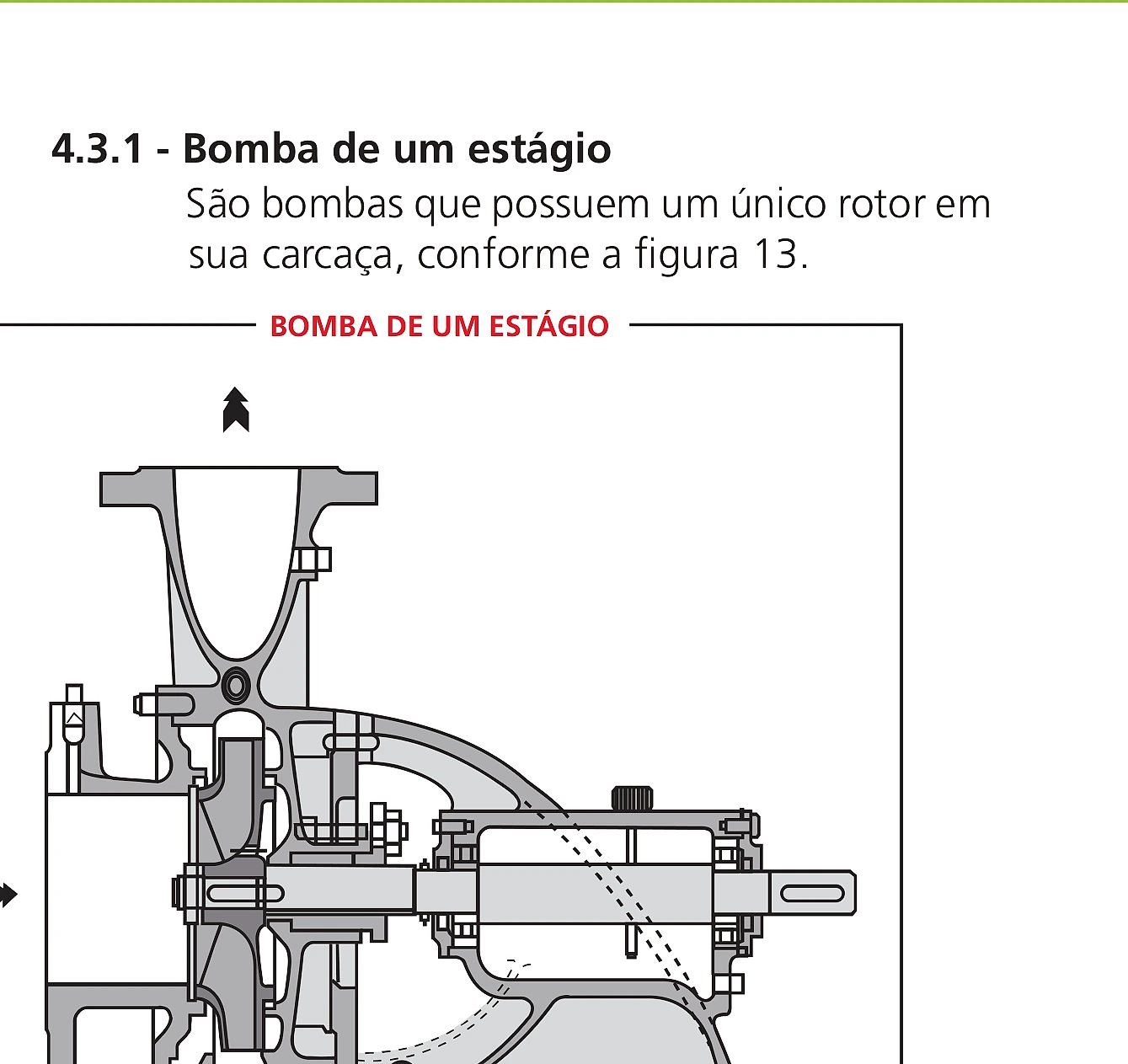

Um estágio: um único rotor na carcaça.

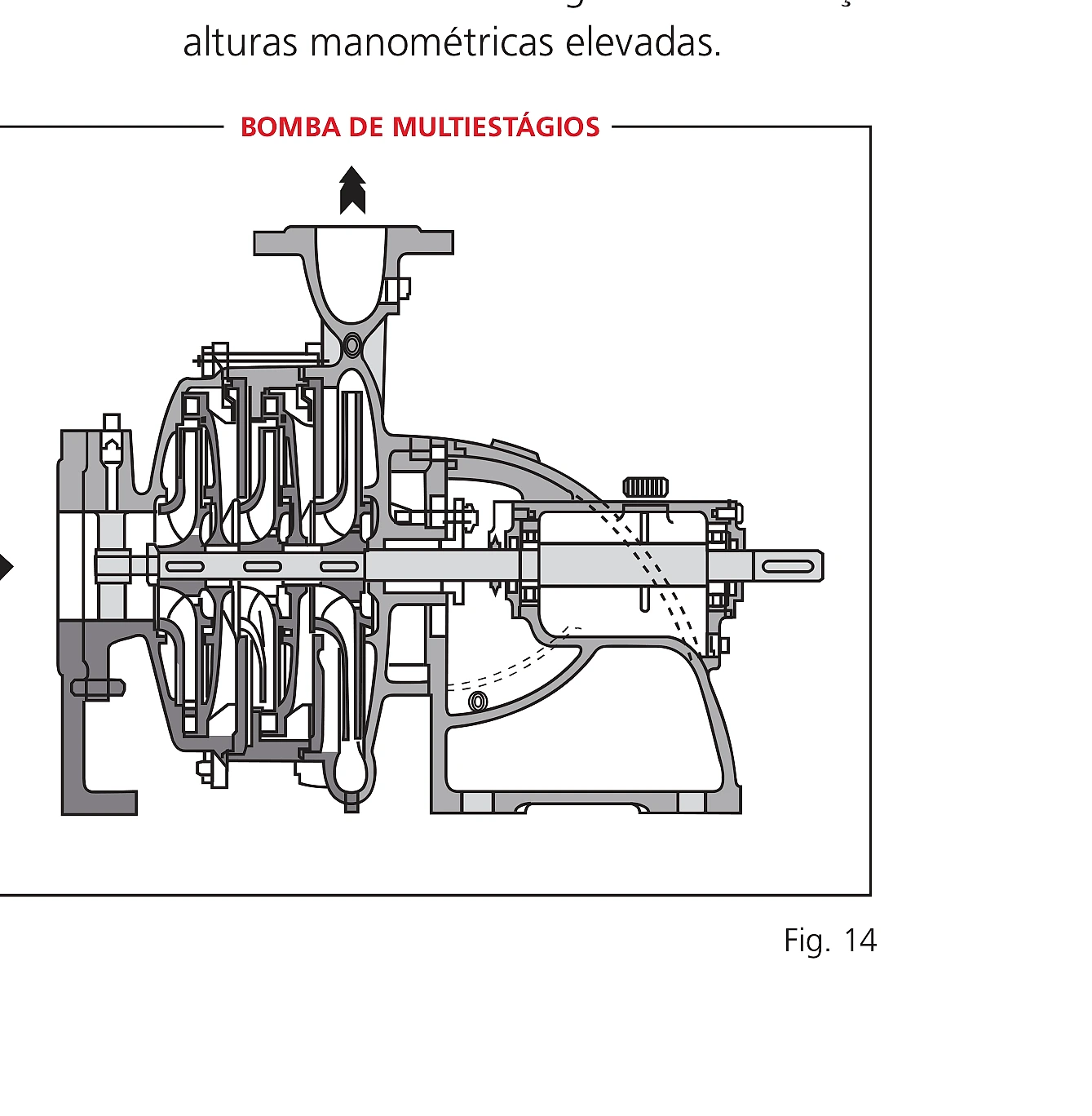

Multiestágios: vários rotores, para alturas manométricas elevadas.
A terminologia da vedação
Alguns termos aparecem o tempo todo quando se fala de bombas e selagem.
Fluido
Qualquer líquido que se deseja transferir de um local a outro através da bomba.
Vazão
A quantidade de fluido necessária para realizar uma tarefa, por unidade de tempo (m³/h, l/min).
Altura manométrica total
A altura total exigida pelo sistema, que a bomba deve ceder ao fluido para vencê-la.
Cavitação
Fenômeno em bombas com sucção a pressão muito reduzida: bolhas de vapor se formam e implodem, danificando rotor e carcaça.
Pressão de bomba
Capacidade de suportar determinada pressão sem que se verifique aumento de vazamento no conjunto mecânico.
Vedação
Componente que impede a passagem de líquidos, gases e sólidos de um meio para outro, de forma estática ou dinâmica.
Por que vedar importa: um vazamento industrial pode parar uma máquina ou um processo, contaminar o meio ambiente e causar perda de produto — e isso vira prejuízo. É fundamental que o material do vedador seja compatível com o produto, para que não haja reação química (que poderia provocar vazamento).

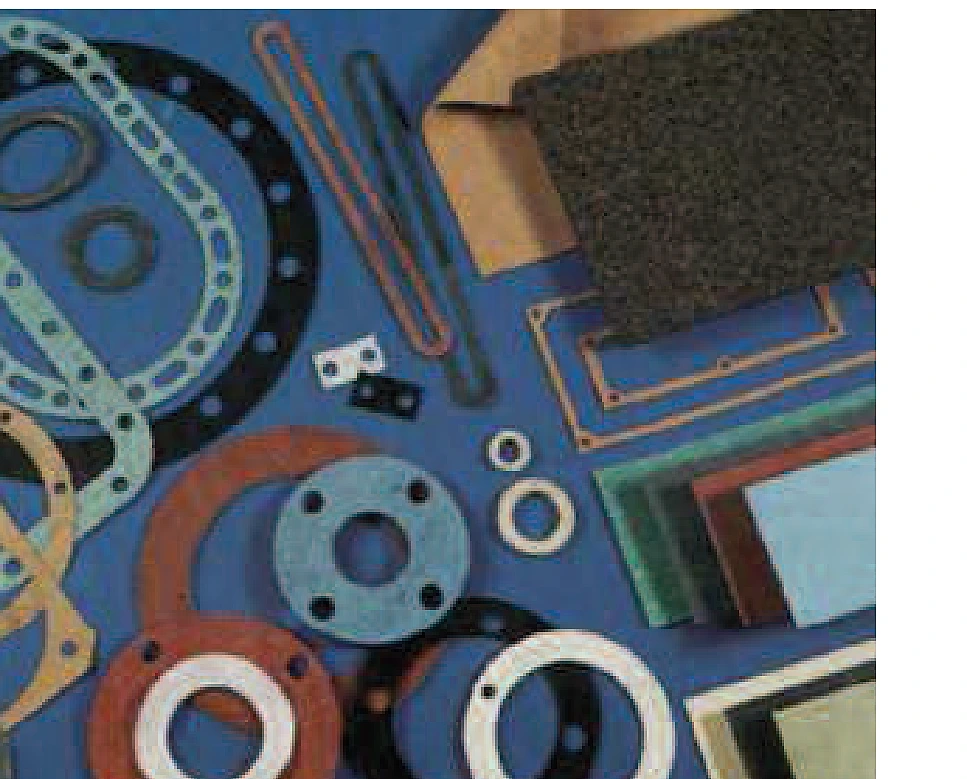

As aplicações dos elementos de vedação
Juntas, anéis, retentores e gaxetas — cada um para um tipo de serviço, estático ou dinâmico.
Juntas de borracha
Partes estáticas (flanges, equipamentos). Podem ser lonadas para reforço.
Anéis O'ring
Estáticos ou dinâmicos, em diversos perfis. O anel padronizado não tem linha de colagem, evitando vazamento. Muito usados em cilindros hidráulicos e pneumáticos de baixa velocidade.
Papelão hidráulico (velumoid)
Partes estáticas, como tampas de caixas de engrenagens.
Juntas metálicas
Para altas pressões e temperaturas. Aço de baixo carbono, alumínio, cobre ou chumbo.
Juntas de teflon
Óleo, ar e água — suportam até 260 °C.
Juntas de amianto
Suportam altas temperaturas e ataques químicos, mas seu uso é restrito por lei (material cancerígeno).
Juntas de cortiça
Vedações estáticas a baixas pressões: tampas de válvulas, cárter, caixas de engrenagens.

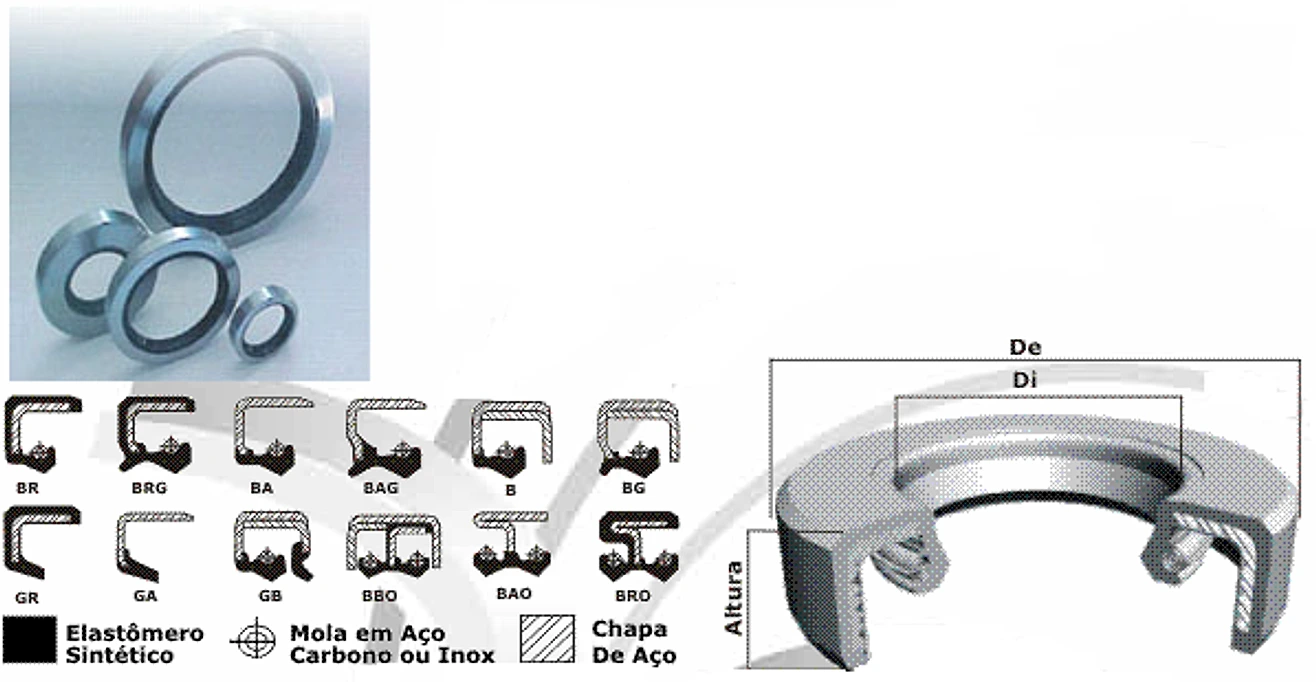

Retentores (vedador de lábio)
Membrana elastomérica em forma de lábio + estrutura metálica. Vedam óleo e graxa entre peças com movimento relativo (rotativo ou linear).
Vedação entre carcaças
Vedação estática por junta ou O'ring, entre a tampa e a intermediária.
Engaxetamento: as gaxetas

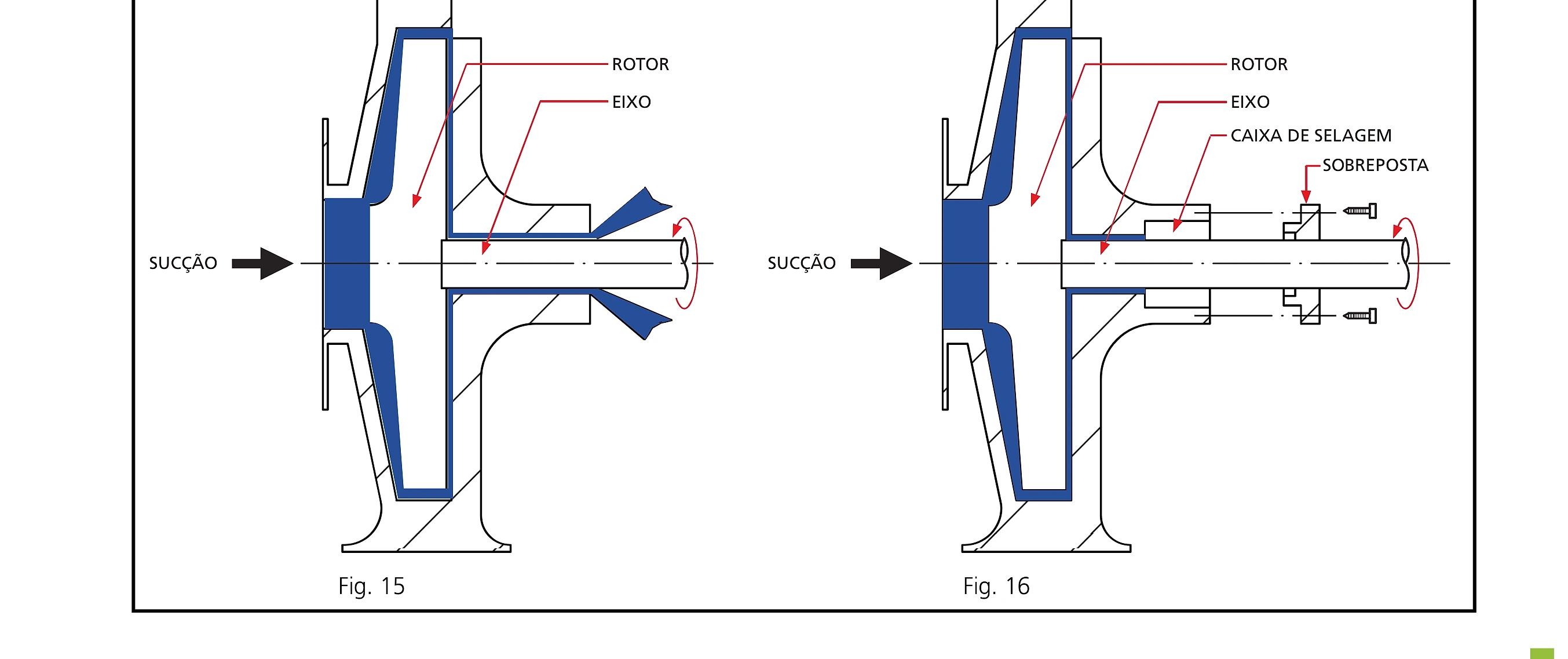

Entre o eixo (dinâmico) e a intermediária (estacionária) há uma folga por onde o fluido tende a sair. Para vedá-la há dois caminhos — o engaxetamento e o selo mecânico.

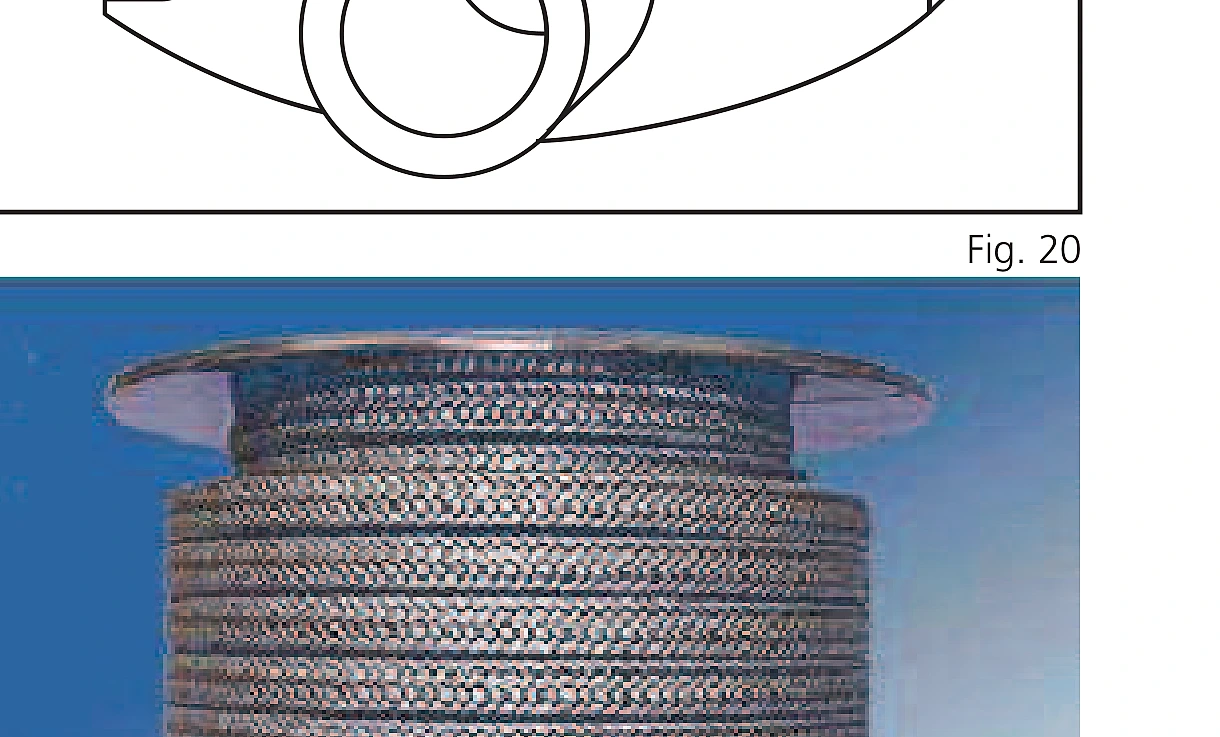

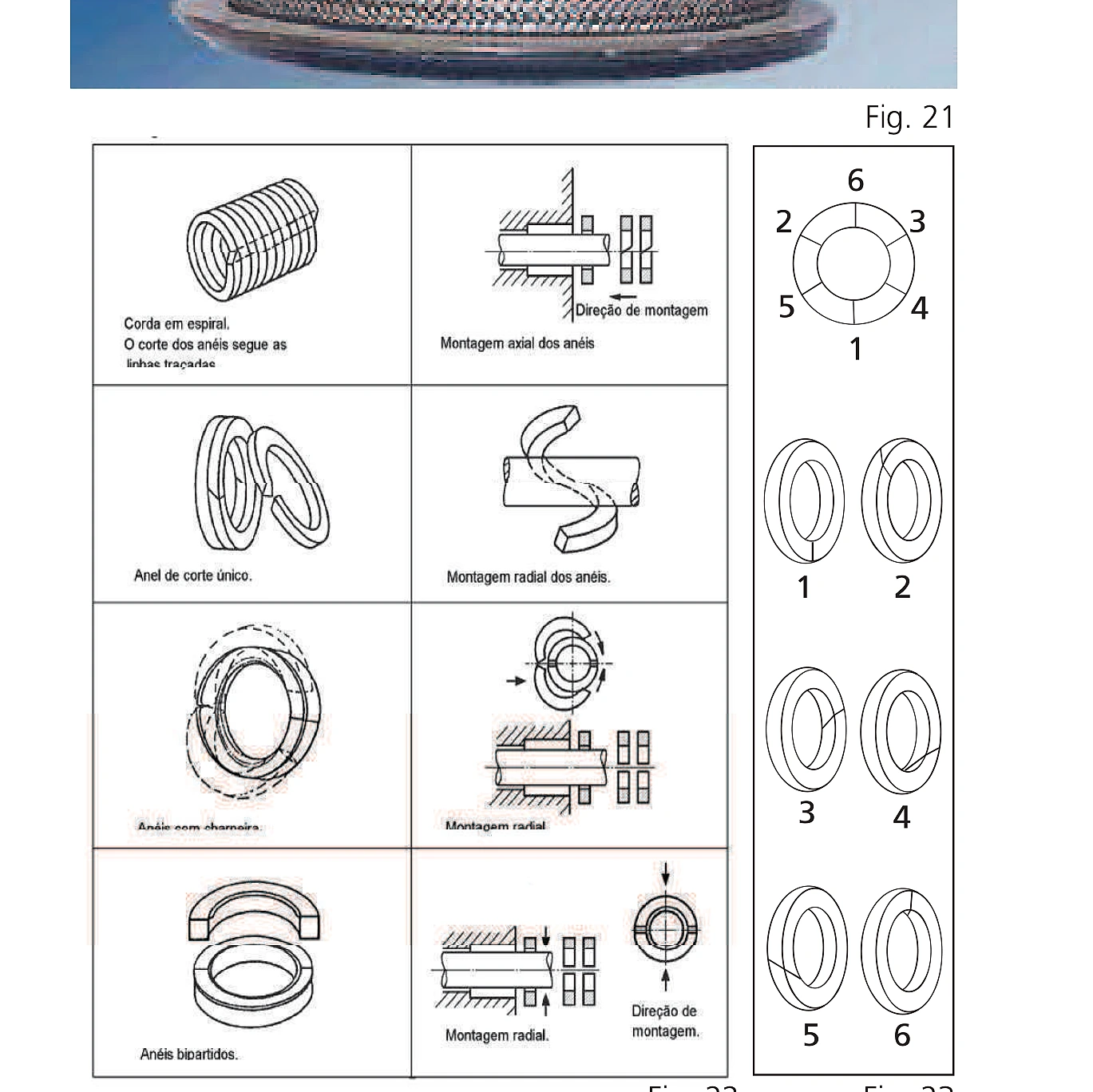

As gaxetas são elementos usados para vedar a passagem de fluido, total ou parcialmente. São fabricadas com algodão, juta, amianto, nylon, teflon, borracha, alumínio, latão e cobre, aglutinados a óleo, sebo, graxa, silicone, grafite, mica ou chumbo — o que as torna autolubrificadas.
Em algumas situações o fluxo não deve ser totalmente vedado: uma passagem mínima de fluido auxilia a lubrificação e a refrigeração entre o eixo e a gaxeta. A esse trabalho dá-se o nome de restringimento — aplicado, por exemplo, em bombas de alta velocidade, onde o calor do atrito é muito elevado.

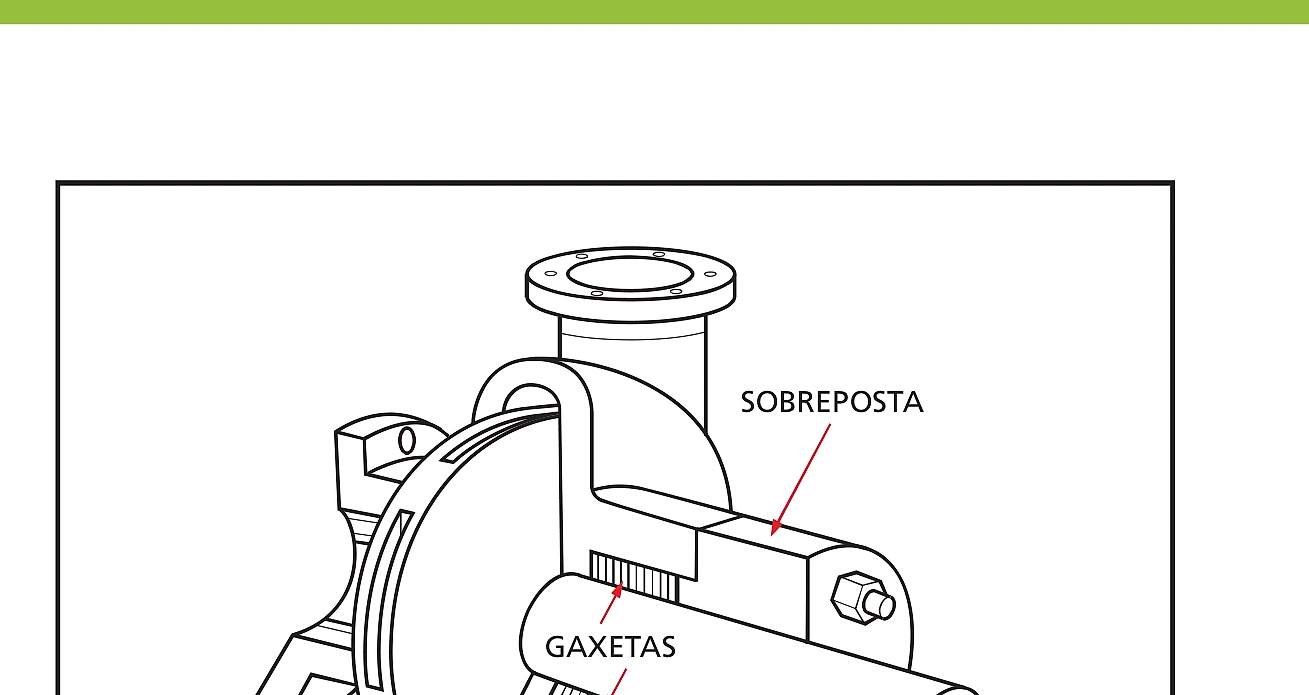

A caixa de gaxeta mais simples é um cilindro oco com vários anéis de gaxeta, pressionados por uma peça chamada sobreposta (prensa-gaxeta), que os mantém sob pressão conveniente.
O limite do engaxetamento: sempre haverá vazamento — o fluido fica em contato constante com a gaxeta, provocando gotejamento. Para fluidos que agridem o meio ambiente, há restrições de uso, sem falar do desperdício.
O selo mecânico
Um sistema de vedação que sela o escape de fluido sob pressão onde o eixo rotativo atravessa o corpo do equipamento — bombas, compressores, misturadores, agitadores.

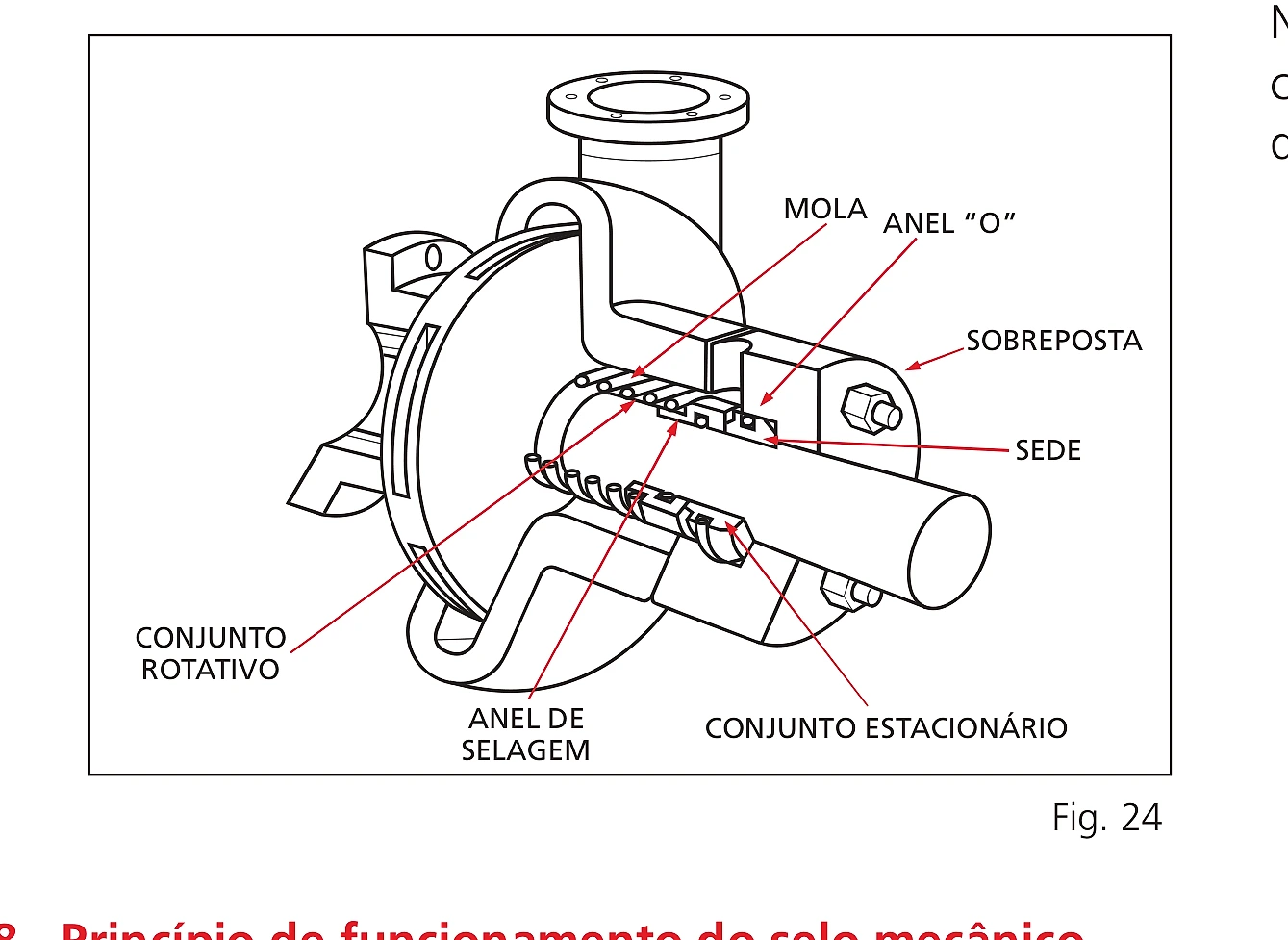

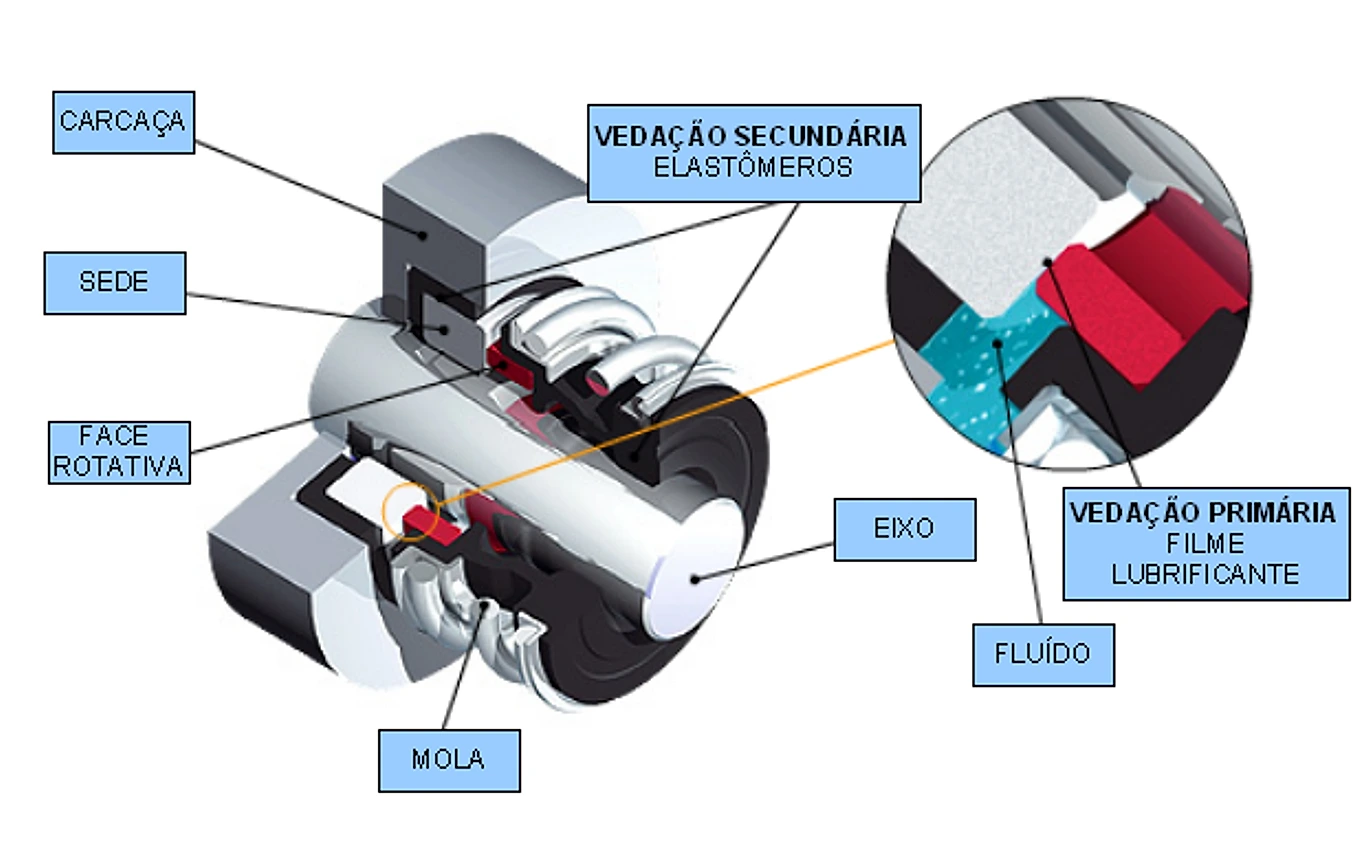

O selo é formado por dois subconjuntos: o conjunto rotativo, montado com interferência sob o eixo, e o conjunto estacionário, acoplado à carcaça. Juntos, formam uma vedação dinâmica entre duas faces rígidas, perfeitamente planas e de baixo coeficiente de atrito, pressionadas por uma carga de mola.
Uma fina película de líquido bombeado se forma entre as faces (rotativa e estacionária) para reduzir o atrito. A compressão adequada da mola garante a pressão ideal de contato. É normalmente aplicado onde as condições de operação impedem o uso de retentores ou gaxetas.
Para uma boa performance, observe
- Dimensões da câmara e do eixo onde o selo é alojado
- Pressão de trabalho
- Rotação
- Temperatura
- Compatibilidade dos componentes com o fluido bombeado
Segmentos e classificação
Para cada aplicação existe um selo ideal. Antes, avalia-se o material do componente que ficará em contato direto com o fluido.

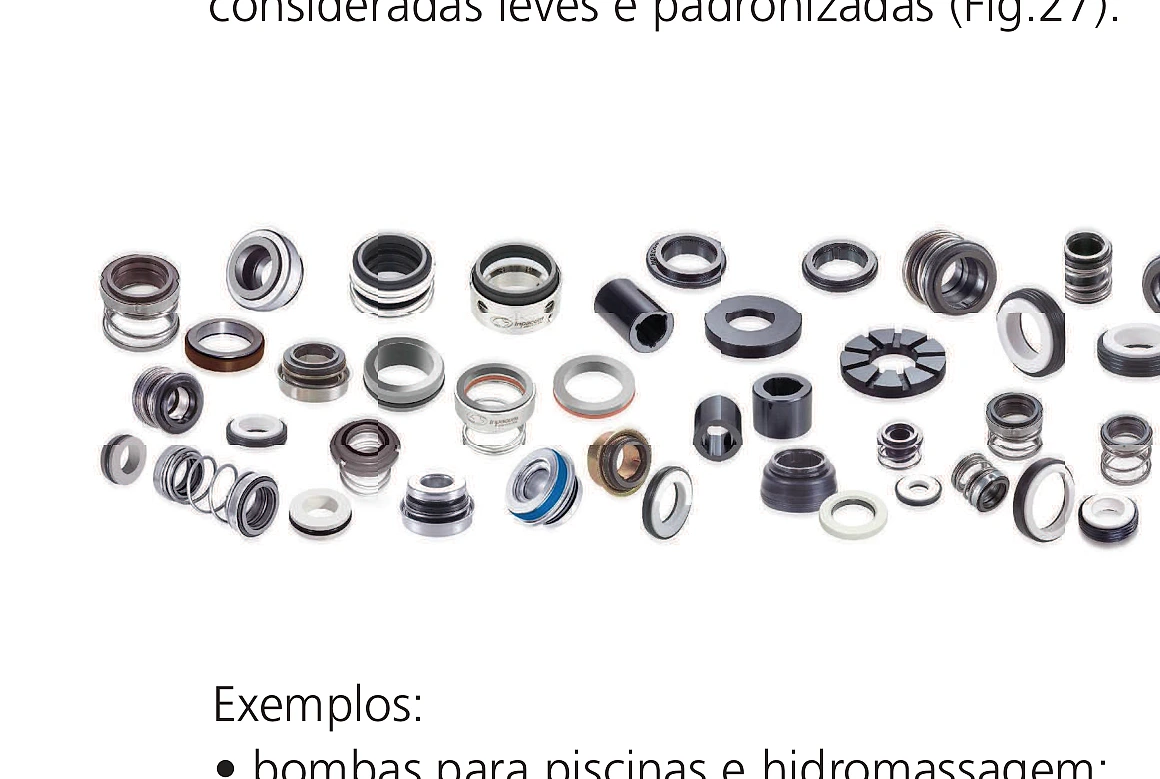

Seriado (alta produção)
Linha standard, para aplicações gerais em que as condições de operação são leves e padronizadas.

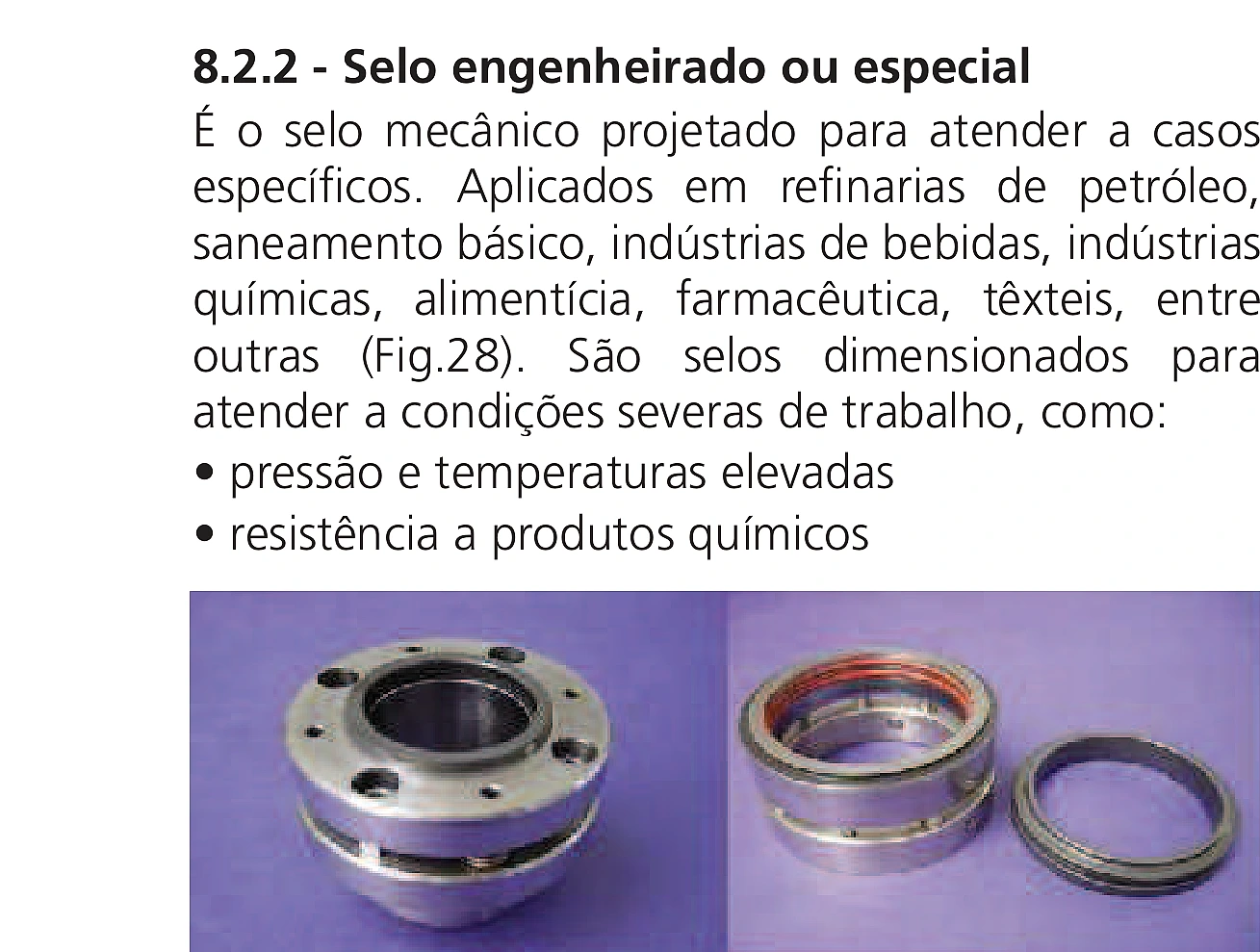

Engenheirado (especial)
Projetado para casos específicos — refinarias, saneamento, indústrias química, alimentícia, farmacêutica, têxtil — dimensionado para condições severas (pressão e temperatura elevadas, resistência química).

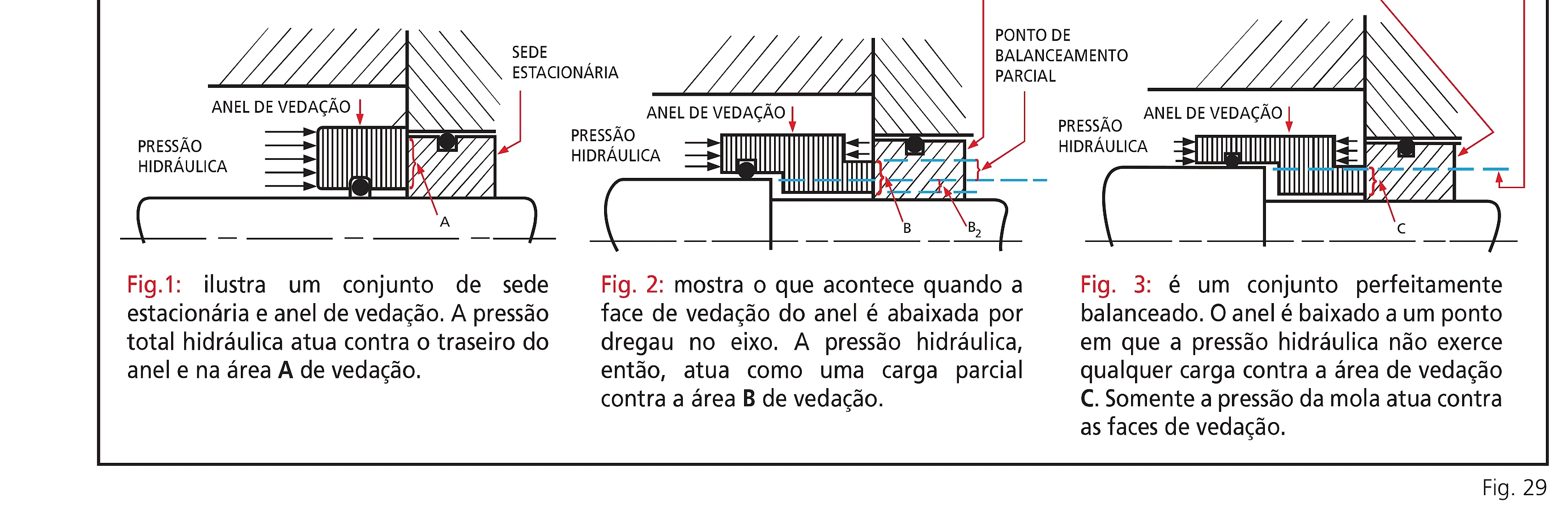

Classificação quanto ao balanceamento hidráulico
Não balanceado
A força hidráulica do equipamento interfere na pressão de contato das faces. Recomendado para pressão máxima de 12 kgf/cm².
Ex.: bombas de piscina, máquinas de lavar, bombas d'água automotivas e industriais.
Balanceado
A geometria minimiza ou neutraliza a força hidráulica atuante. Recomendado para pressões acima de 12 kgf/cm².
Vantagens do selo mecânico
- Baixo coeficiente de atrito entre eixo e elemento de vedação — menos perda de potência
- Elimina o desgaste prematuro do eixo e/ou da bucha
- Vazão ou fuga do produto mínima ou imperceptível
- Permite operar fluidos tóxicos, corrosivos ou inflamáveis com segurança
- Absorve o jogo e a deflexão normais do eixo rotativo
- Ajuste automático nos componentes de desgaste
- Mínima manutenção requerida
- Trabalha sob grandes velocidades, temperaturas e pressões elevadas
Gaxeta × Selo mecânico
Estudos do A.P.I. (American Petroleum Institute) comprovam a viabilidade do selo mecânico frente ao engaxetamento convencional.
menos perda por vazamento
menos potência consumida
custo inicial — que se paga em ~1 ano
| Indicador | Gaxeta | Selo mecânico |
|---|---|---|
| Vazamento / mês | 1.800 litros | 1,35 litros |
| Vazamento / ano | 21,6 m³ | 0,0162 m³ |
| Potência | 0,2 kW/h | 0,002 kW/h |
O custo inicial de um selo é, em média, três vezes o de um engaxetamento — mas em um ano a relação se inverte: o selo dispensa ajustes e paradas frequentes, evita perdas por vazamento e consome menos energia. A economia anual é suficiente para comprar vários selos, sem falar no custo do meio ambiente e do eixo danificado.
